遥控浮球阀(100X型)HF42X-16

描述:100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统,调定后自动控制液面高度.

产品详细描述:

100X遥控浮球阀产品介绍:
100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统,调定后,自动控制液面高度。
100X遥控浮球阀直接利用液面控制,不需要其它装置和能源,保养简便,液面控制准确度高,不受水压影响,密封。
100X遥控浮球阀广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。
100X遥控浮球阀工作原理:
当管道从进水端给水时,由于针阀、球阀、浮球阀是常开的,水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池,此时控制室不形成压力,主阀开启,水塔(池)供水。
当水塔(池)的水面上升至设定高度时,浮球浮起关闭浮球阀,控制室内水压升高,推动主阀关闭,供水停止。当水面下降时,浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。
100X遥控浮球阀性能特点:
结构新颖合理、合理运用液压原理控制论;
工作平稳、流量大;
阀瓣快开慢闭、无水锤冲击(关闭时间可调);
止回密封效果好、使用寿命时间长;
安装维修方便。
安装调试:
A、安装要求:
1、在安装本阀前,应将管道冲洗干净,可视水质情况一年保养一至二次。
2、本阀优先考虑水平安装。
3、本阀前应装截止阀或闸阀以便于维修。
4、本阀主阀和浮球阀即整体安装亦可遥控安装,水管要求固定,勿受振动。

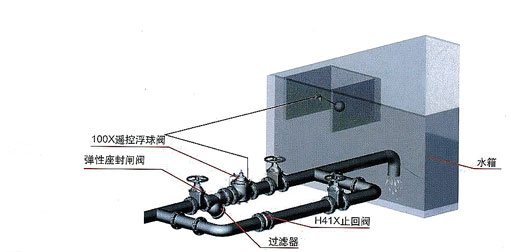

5、安装图如下:
安装图
B调试:本阀安装于水系统后进行调试,开启截止阀,开启主阀针阀2圈到4圈,球阀全开,使阀体及上水腔充满介质后,关闭球阀,调试其密性能,然后球阀打开,依据浮球液面的升降,调节本阀的工作性能。
维修保养与故障排除:
主阀的拆卸:
(1)取下外部配管及控制阀;
(2)按对角线对称松开螺母,拧入顶丝,卸下阀盖,取出弹簧;
(3)拧下阀杆止退螺母,取下膜片压板及膜片;
(4)取出阀瓣,胶垫压板和大“O”型胶圈;
(5)逆时针松开阀座,取出石棉垫圈。
可能出现的故障及排除方法:

故障现象 故障原因 排除方法
水池溢水
  导阀橡胶垫片损坏
浮球焊缝摘水
连杆活塞被异物卡住
     换垫片
   换浮球
   异物
水位过低
  导阀体内有杂物
连杆活塞被异物卡住
     杂物
调整过来
有异常声音
  主阀体内有杂物
关闭速度不合理
     杂质
调节针阀开启度
